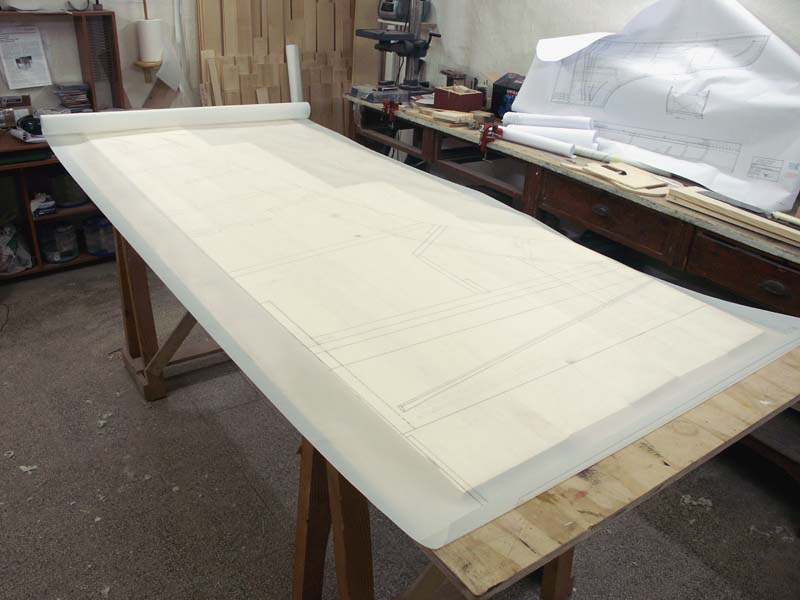

Progetto |
|
Il progetto viene posto sopra il fondo dello strumento e su di esso viene ricopiato |
|
|
|
|
|
|
|
|
|
|

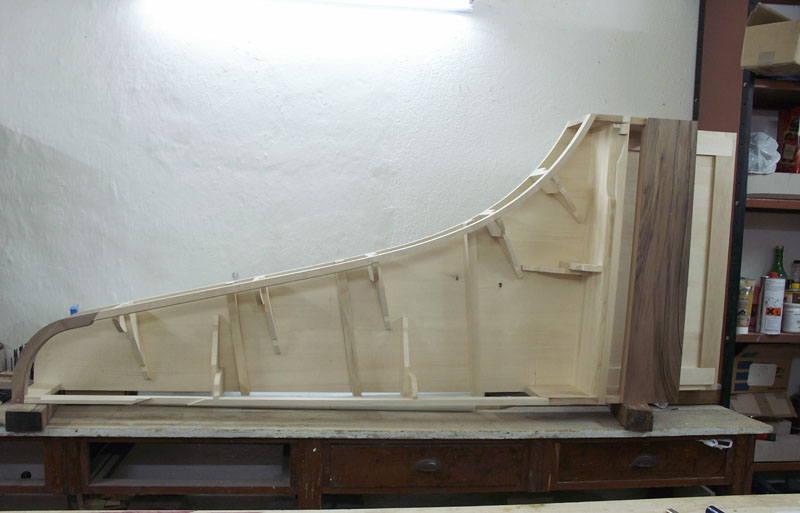

Struttura |
|
La struttura è stata ultimata, con il liner incollato alle squadrette e il somiere nella sua sede |
|
|
|
|
|
|
|
|
|
|
|

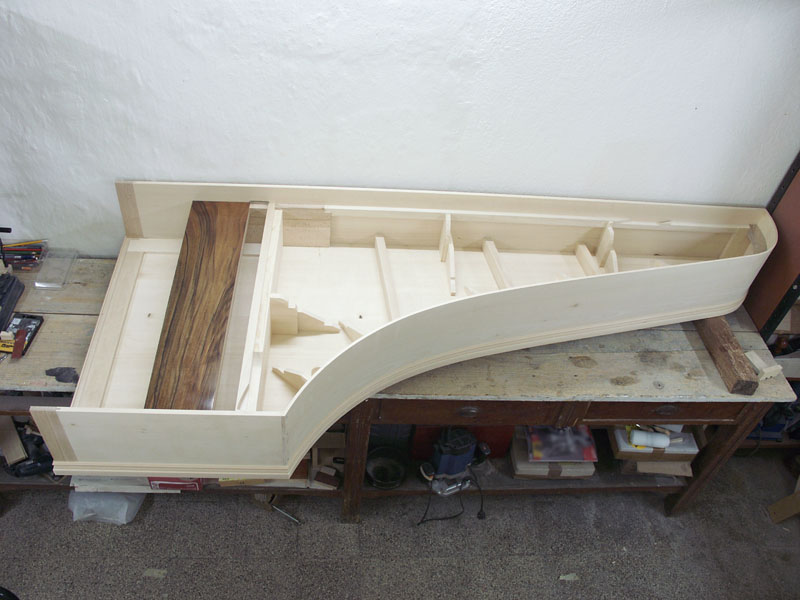

Struttura completa |
|
I fianchi sono stati incollati alla struttura. |
|
|
|
|
|
|
|
|
|
|

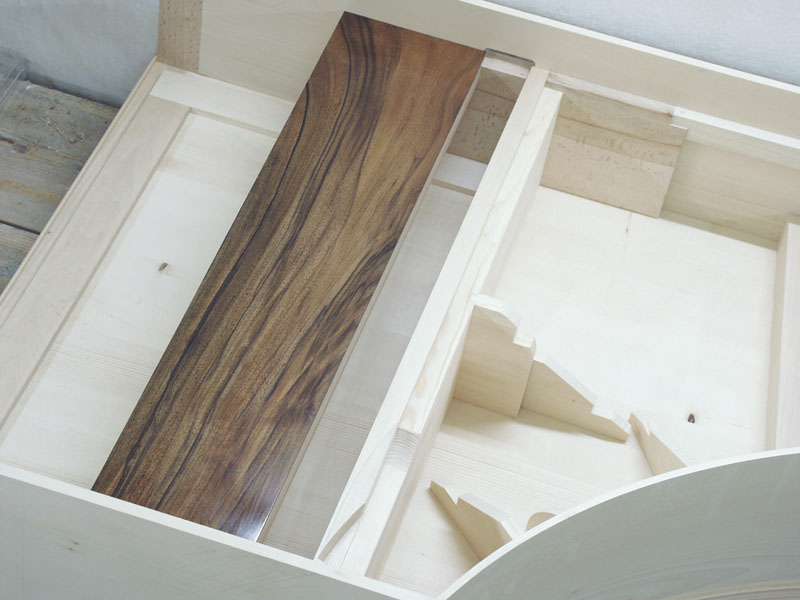

Somiere |
|
Particolare del somiere e della traversa di fondo, preparata e smussata nella zona degli acuti per ricevere il portapunte del registro di 4' |
|
|
|
|
|
|
|
|
|
|
|

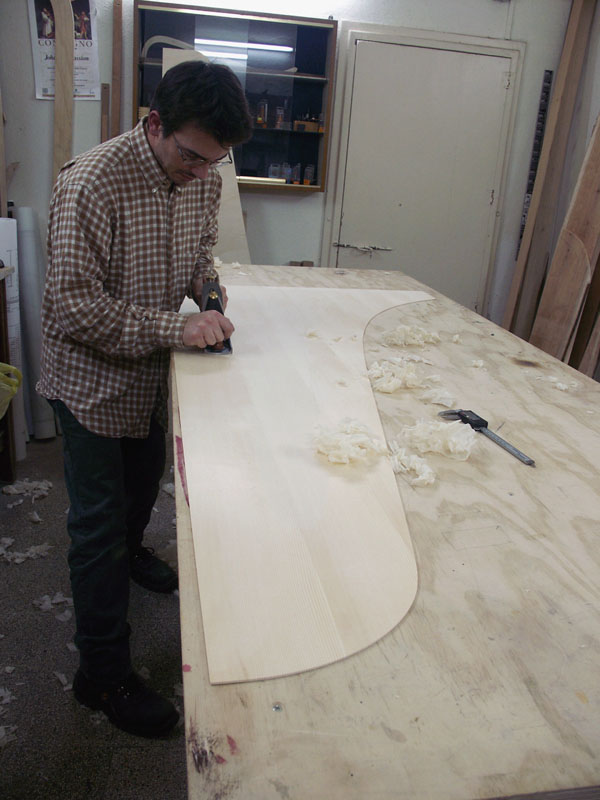

Piallatura |
|
La tavola armonica viene piallata ed assottigliata. |
|
|
|
|
|
|
|
|
|
|

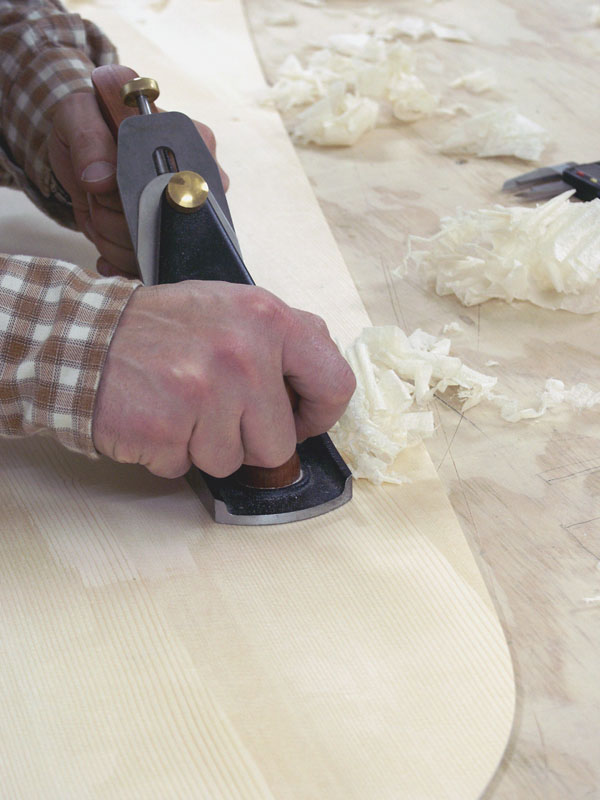

Piallatura |
|
Particolare della pialla a mano utilizzata per l'assottigliamento. |
|
|
|
|
|
|
|
|
|
|
|

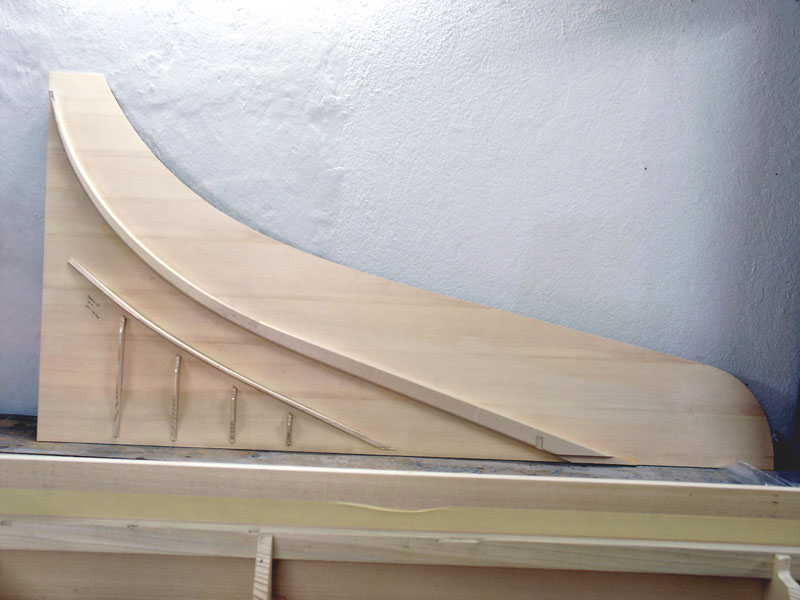

Tavola armonica |
|
La tavola armonica è pronta per essere inserita dentro lo strumento, con il portapunte del 4' e le catene incollati nella parte inferiore. |
|
|
|
|
|
|
|
|
|
|

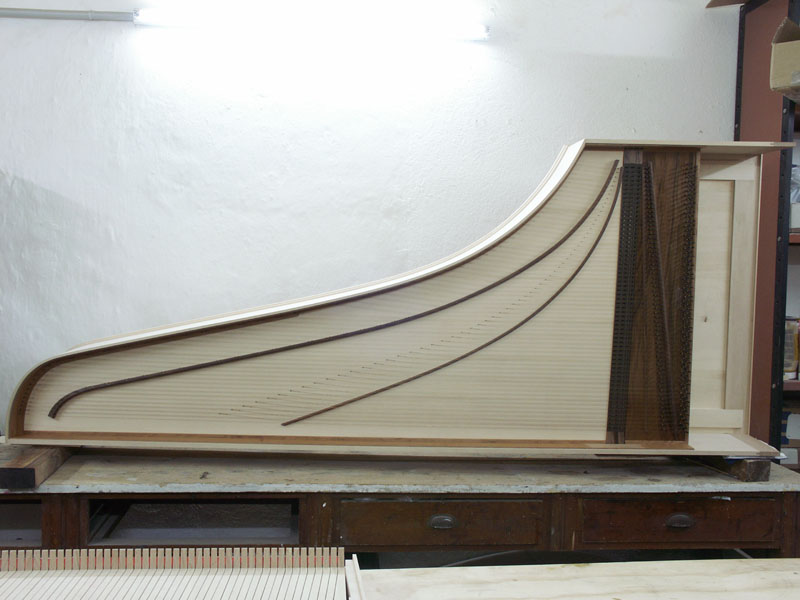

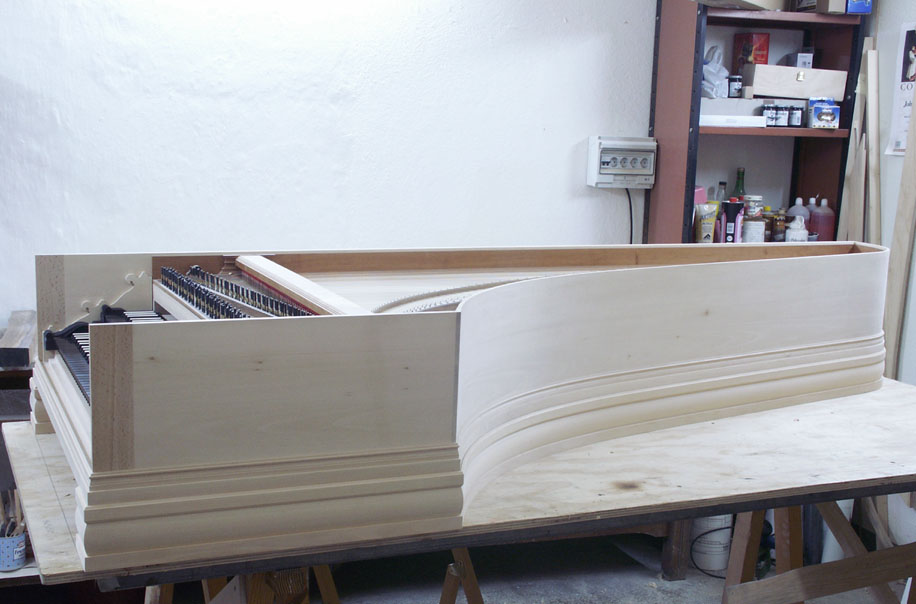

Cassa ultimata |
|
La cassa è adesso completa, con la tavola armonica incollata dentro lo strumento |
|
|
|
|
|
|
|
|
|
|
|

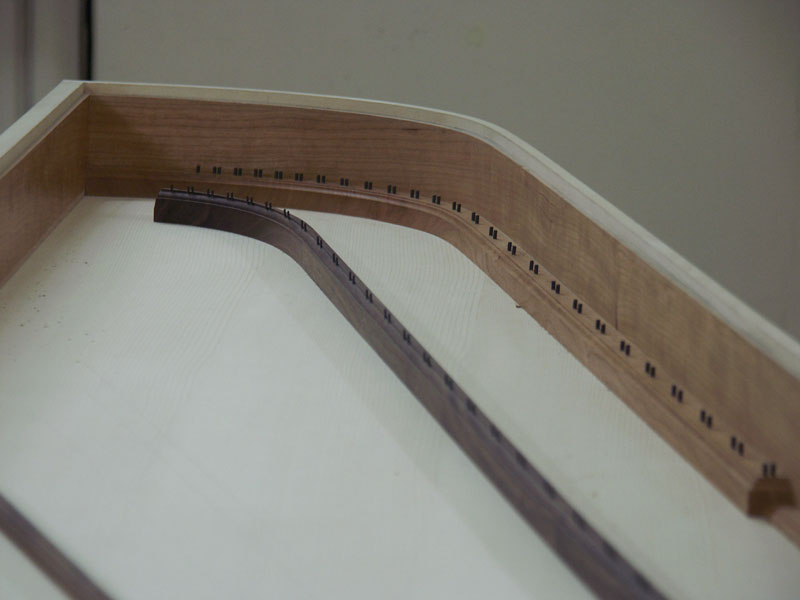

Cornice d'attacco |
|
Particolare della cornice d'attacco e del ponticello degli 8'. |
|
|
|
|
|
|
|
|
|
|

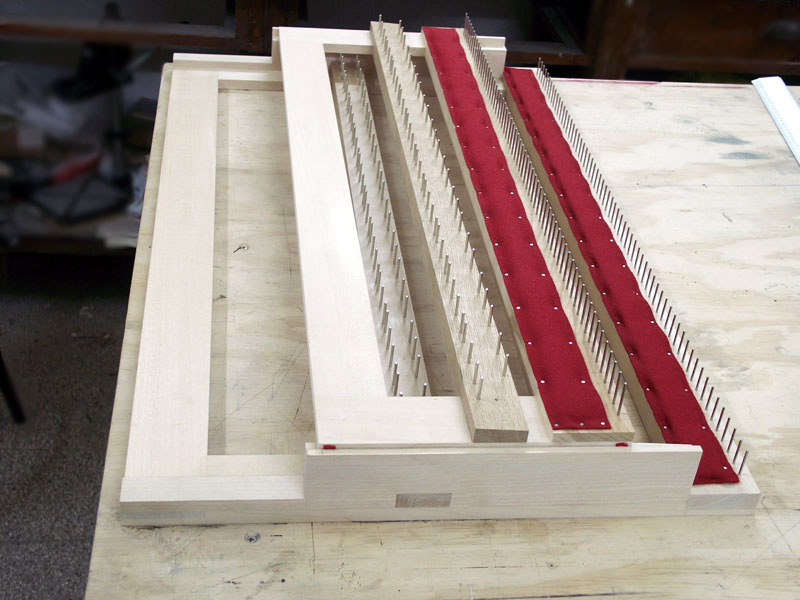

Telaio |
|
I telai delle tastiere sono pronti. |
|
|
|
|
|
|
|
|
|
|
|

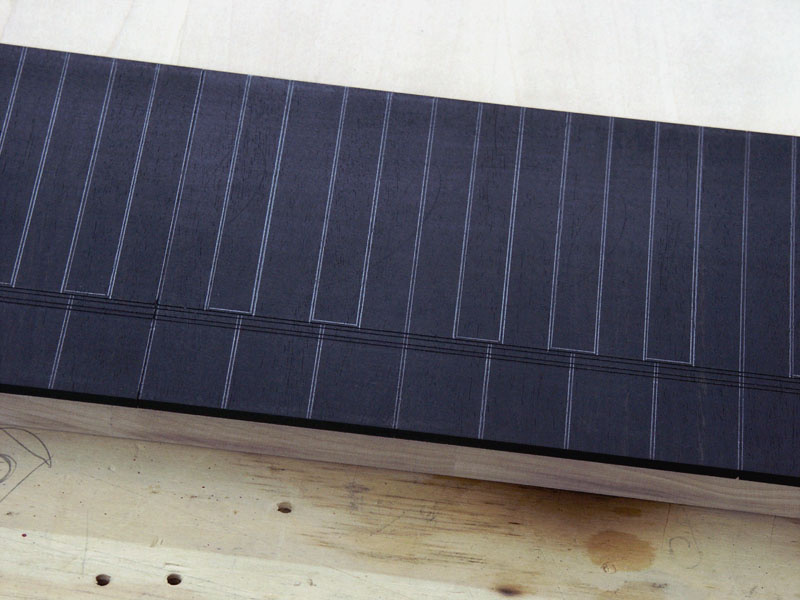

Disegno |
|
Il disegno della tastiera riprodotto sulle lastre di ebano. |
|
|
|
|
|
|
|
|
|
|

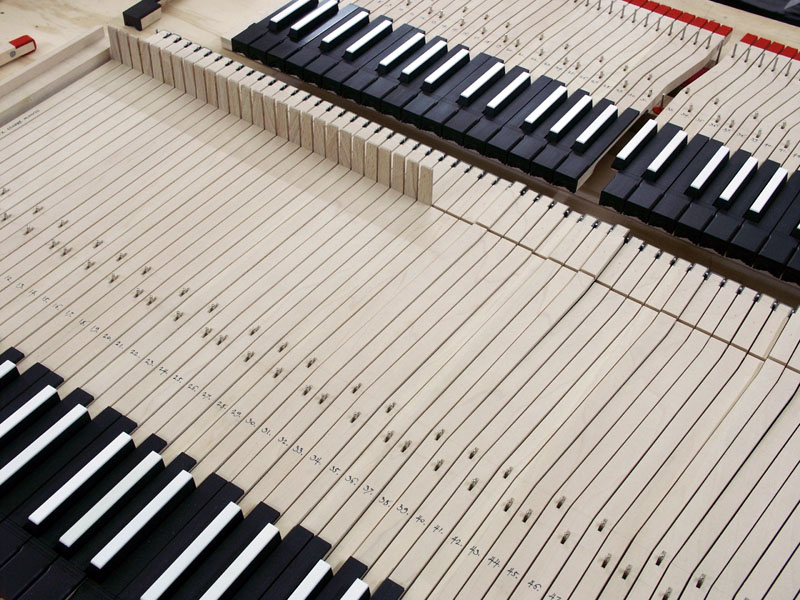

Dogs |
|
I "dogs" di accoppiamento vengono posizionati e incollati. |
|
|
|
|
|
|
|
|
|
|
|

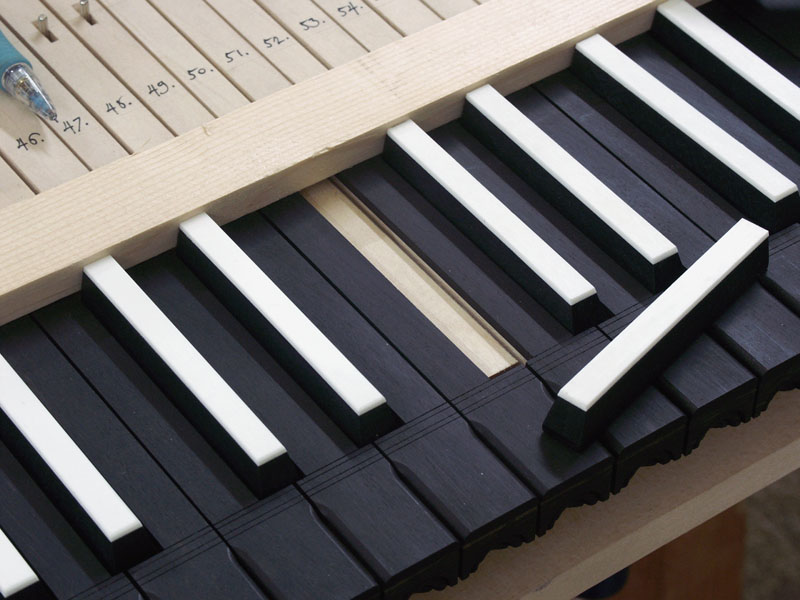

Tasto cromatico |
|
I tasti cromatici vengono incollati sulle leve. |
|
|
|
|
|
|
|
|
|
|

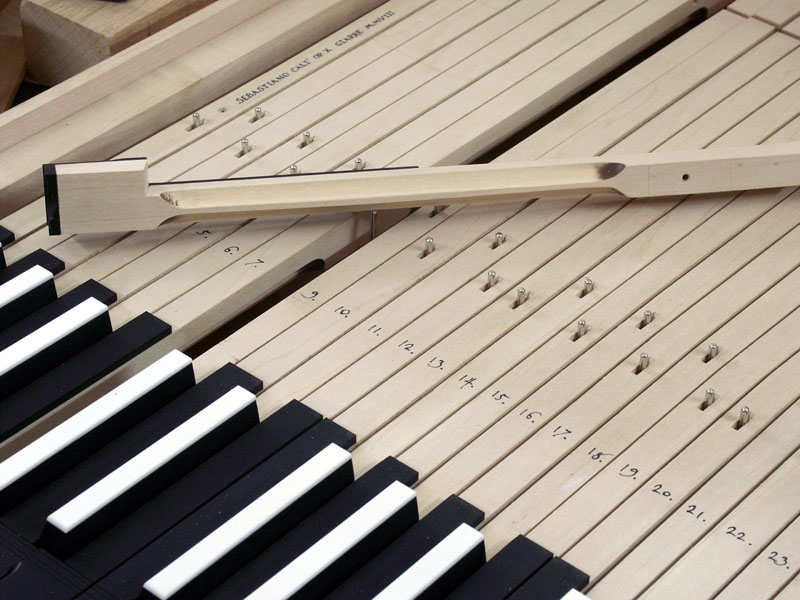

Tasto diatonico |
|
I tasti vengono scavati nella loro parte inferiore per ottenere un perfetto bilanciamento della tastiera. |
|
|
|
|
|
|
|
|
|
|
|

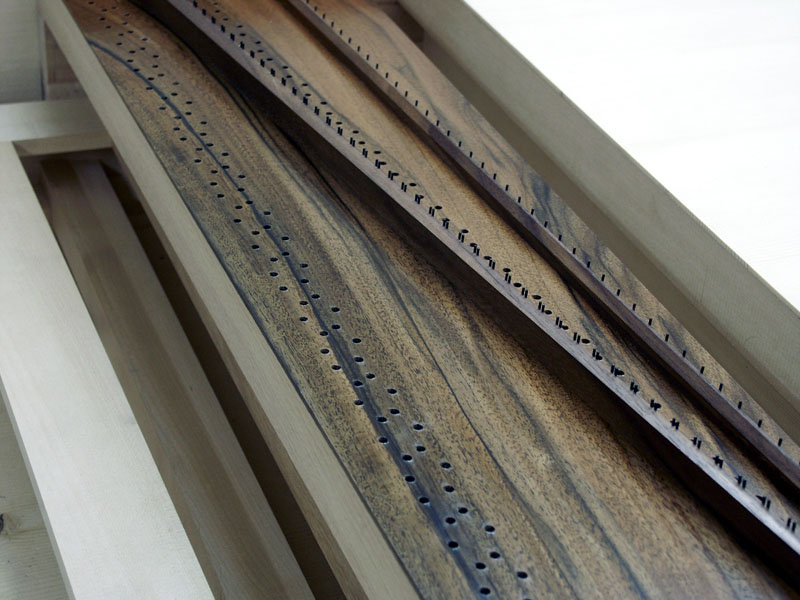

Foratura |
|
Il somiere è stato forato per accogliere le caviglie. |
|
|
|
|
|
|
|
|
|
|

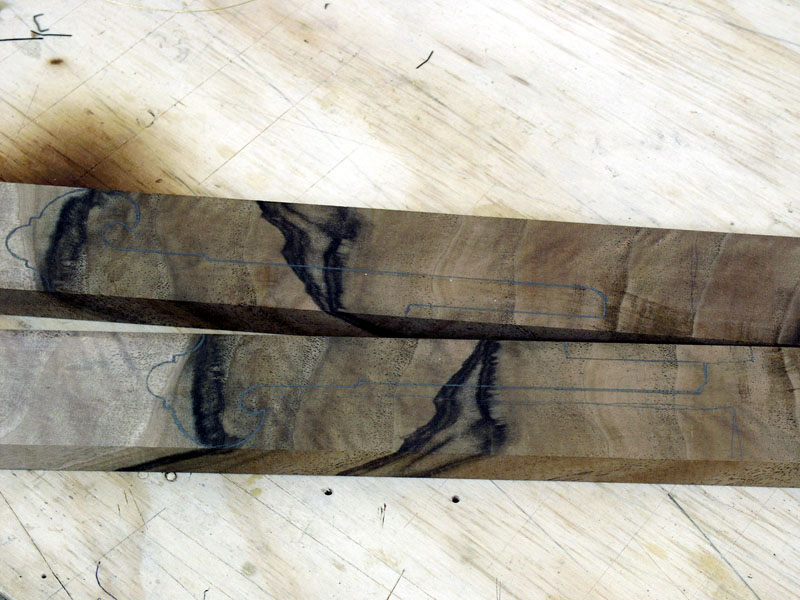

Leve |
|
Le leve di cambio registro disegnate su blocchi di legno di noce. |
|
|
|
|
|
|
|
|
|
|
|

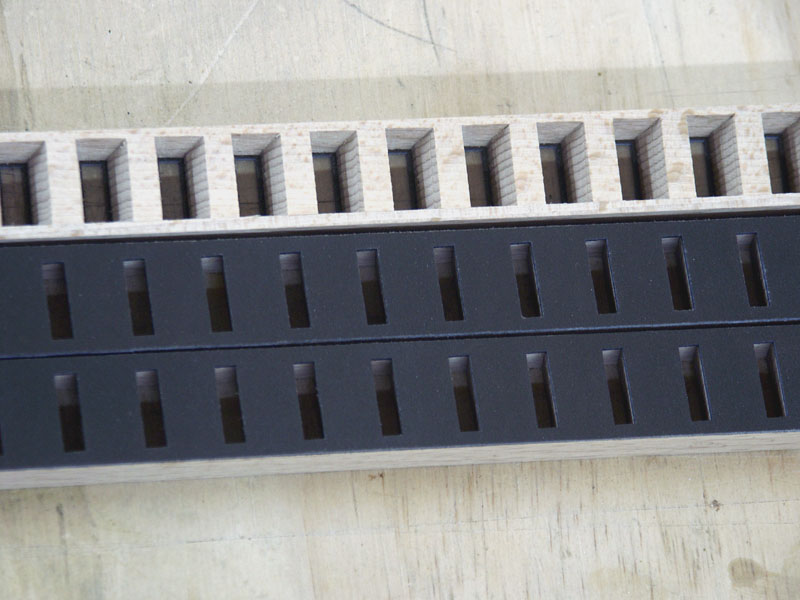

Registri |
|
I registri, ricoperti di pelle nella parte superiore per ottenere una meccanica perfettamente silenziosa. |
|
|
|
|
|
|
|
|
|
|

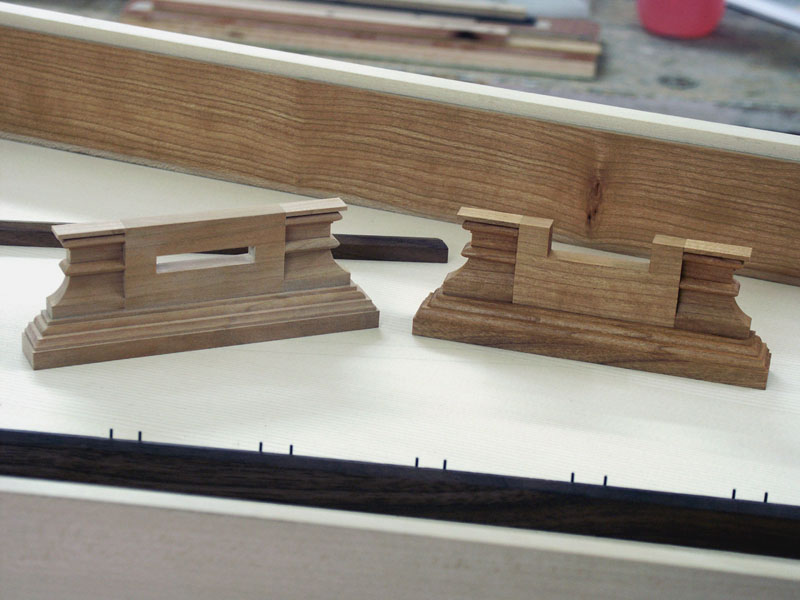

Sostegni della barra traversa |
|
I sostegni della barra traversa realizzati in legno di ciliegio. |
|
|
|
|
|
|
|
|
|
|
|

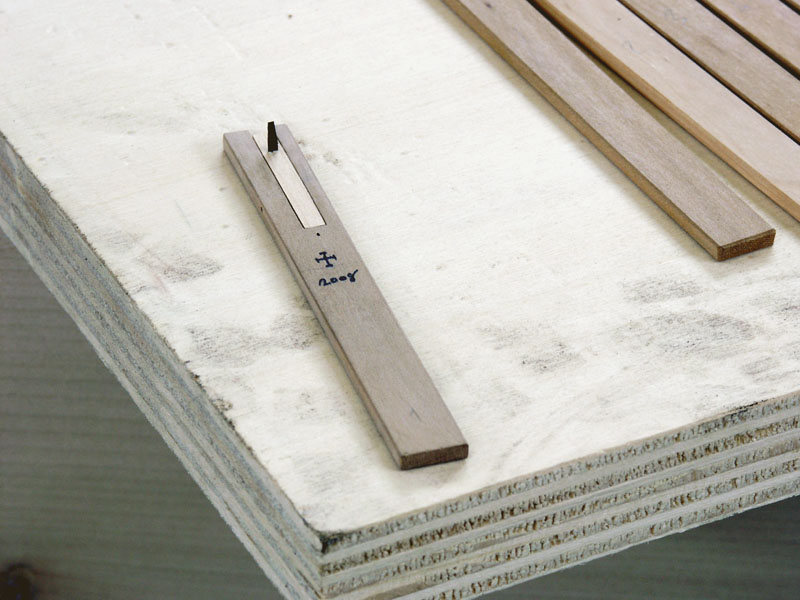

Salterello |
|
Un salterello non ancora ultimato, sul quale andrà aggiunto il feltro di smorzamento. |
|
|
|
|
|
|
|
|
|
|

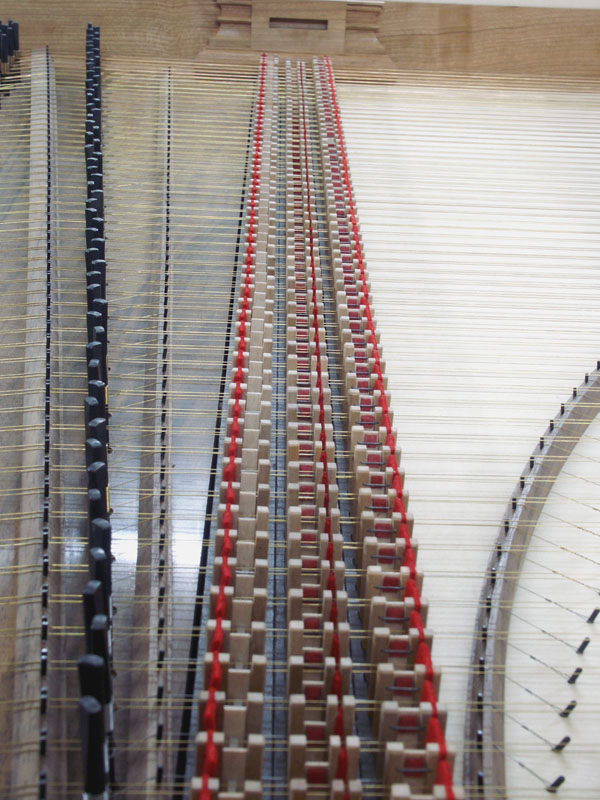

Cava dei salterelli |
|
I salterelli sono ultimati e posizionati all'interno dei registri dentro la cava. |
|
|
|
|
|
|
|
|
|
|
|

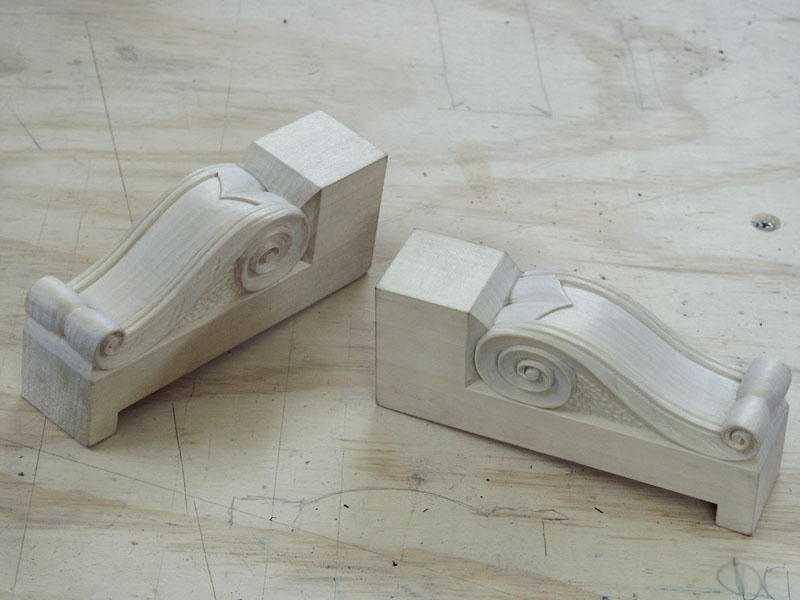

Spallette a lato tastiera |
|
Le spallette dei lati tastiera, sono state realizzate in legno di tiglio dallo scultore Emanuele Scirè di Catania. |
|
|
|
|
|
|
|
|
|
|

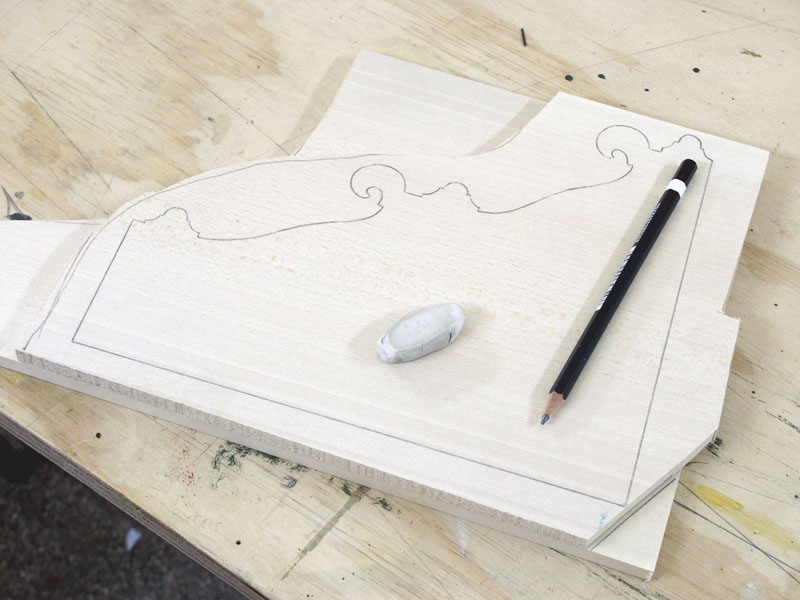

Disegno spallette dei fianchi |
|
Il disegno delle spallette all'interno dei fianchi, viene riportato su due lastre di legno di tiglio. |
|
|
|
|
|
|
|
|
|
|
|

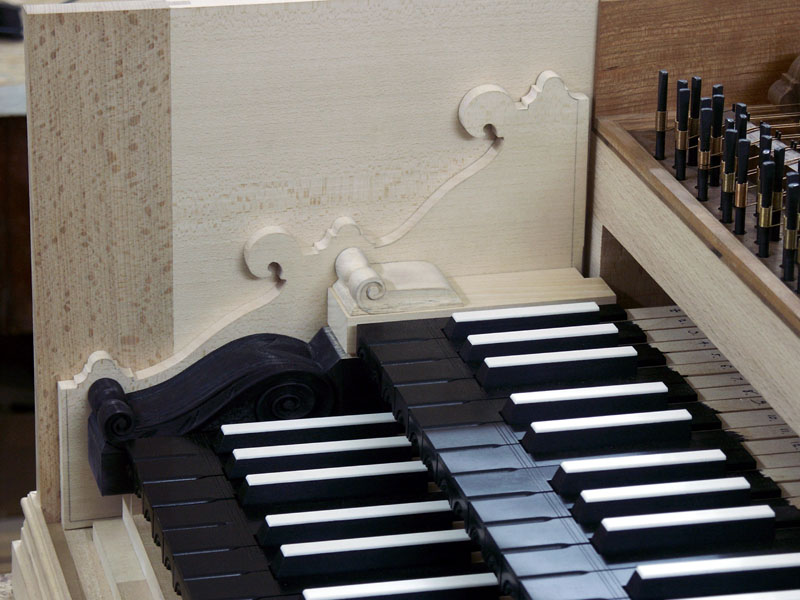

Spallette ultimate |
|
Dopo essere state intagliate, le spallette vengono provate nella loro posizione finale. |
|
|
|
|
|
|
|
|
|
|
Cassa ultimata e cornice superiore del basamento |
|
La cassa è stata ultimata in ogni sua parte ed è provata sulla struttura superiore del basamento. |
|
|
|
|
|
|
|
|
|
|
|

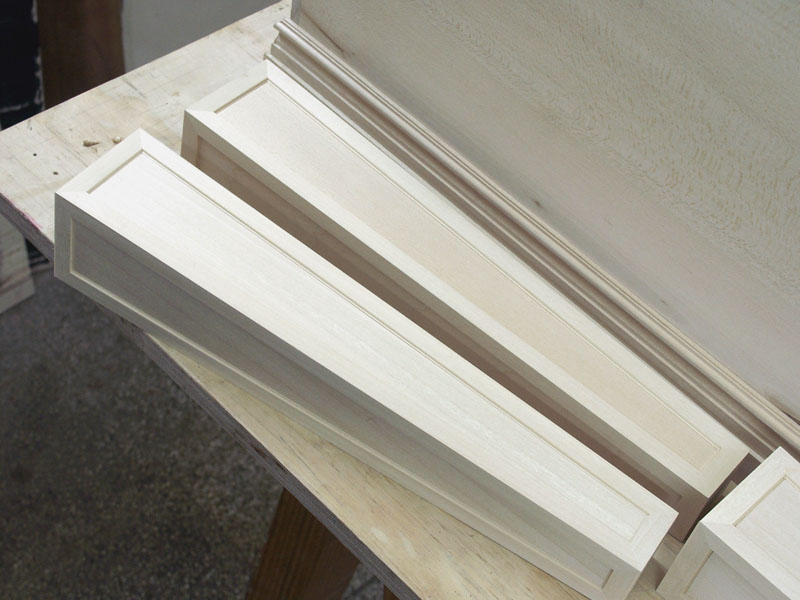

Gambe |
|
Le otto gambe del basamento vengono realizzate. Ogni gamba è composta da ventitrè parti. |
|
|
|
|
|
|
|
|
|
|

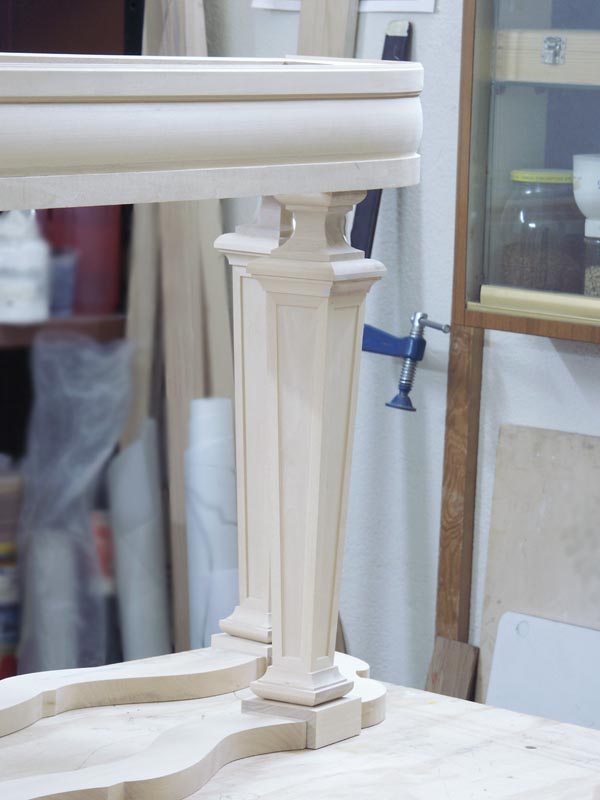

Incollaggio gambe |
|
Le gambe ultimate, vengono incollate alle strutture superiore ed inferiore. |
|
|
|
|
|
|
